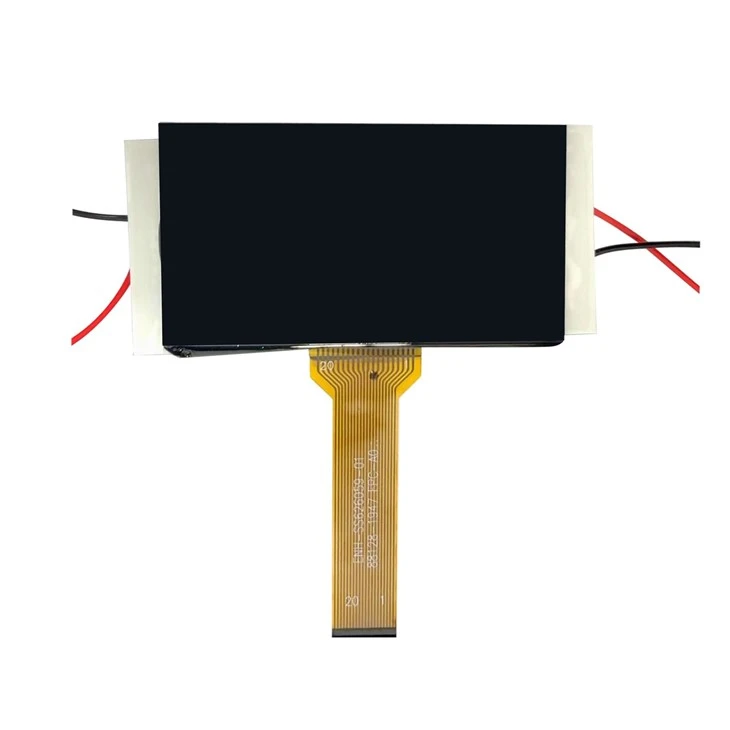

Modiwl LCD Segment VA 2.9in

ENH{0}}SS626059-01



Mae Modiwl VA Segment LCD 2.9 modfedd yn darparu'r profiad gweledol cyferbyniad dwfn-du, uchel{-sy'n gwneud i gynhyrchion deimlo'n fwy premiwm - heb gost a chymhlethdod arddangosfa TFT lawn. Gadewch i mi eich tywys trwy'r hyn sy'n gosod y modiwl hwn ar wahân, lle mae'n rhagori, a sut rydym yn ei deilwra ar gyfer cymwysiadau byd go iawn.

Yn gyntaf, gadewch i ni gyflwyno manylebau sylfaenol a senarios cymhwyso'r cynnyrch hwn.

Paramedrau Technegol

Modd Arddangos: VA / Transmissive / Negyddol

Cyfeiriad gwylio: 12 o'r gloch

Dull Gyrru: 1/4 Dyletswydd, 1/3 Bias, Vlcd=3.3V

Tymheredd Gweithredu: 0 gradd ~ +50 gradd

Tymheredd Storio: -10 gradd ~ +60 gradd

Math o gysylltydd: FPC



Eglurhad o Baramedrau Allweddol

Cyfeiriad gwylio 12 o'r glochyn golygu bod yr arddangosfa'n darparu'r cyferbyniad a'r darllenadwyedd gorau posibl wrth edrych arno oddi uchod. Dewisir y cyfeiriadedd hwn yn benodol ar gyfer clystyrau offerynnau modurol a phaneli rheoli wedi'u gosod ar lefel y llygad neu'n is. Ar gyfer cymwysiadau dangosfwrdd lle mae'r gyrrwr yn gweld yr arddangosfa o safle eistedd, mae 12 o'r gloch yn darparu'r cydbwysedd gorau posibl o gadw cyferbyniad a darllenadwyedd.

Dull gyrru: 1/4 Dyletswydd, 1/3 Bias, 3.3V
Mae'r cylch dyletswydd 1/4 yn nodi bod 4 electrod cyffredin yn cael eu amlblecsu ag electrodau segment mewn-patrwm dilyniannol amser. Y cynllun amlblecsio hwn yw safon y diwydiant ar gyfer segmentau LCDs o gymhlethdod cymedrol, gan gydbwyso cyfrif cydrannau â gallu IC gyrrwr. Mae'r cyfluniad bias 1/3 yn sicrhau cyferbyniad segment cyson ar draws amrywiadau tymheredd a foltedd.

Mae'r Vlcd 3.3V wedi'i gynllunio'n benodol ar gyfer systemau microreolwyr pŵer isel modern. Yn wahanol i fersiynau 5V sy'n gofyn am newid lefel neu reiliau pŵer ar wahân, mae'r cyfluniad 3.3V yn cysylltu'n uniongyrchol â foltedd I/O ESP32, STM32, a llwyfannau rhesymeg 3.3V- eraill - gan ddileu cydrannau allanol a lleihau cost system.

Senarios Cais

Clystyrau Offerynnau Modurol:Mae'r ongl wylio 12 o'r gloch yn ddelfrydol ar gyfer mowntio dangosfwrdd. Mae LCDs VA yn arddangos cyflymder cerbydau, gwybodaeth draffig, paramedrau injan, a dangosyddion rhybuddio. Mae cyferbyniad uchel yn sicrhau darllenadwyedd ar draws amodau goleuo amrywiol, o olau haul llachar i yrru yn ystod y nos.

Dyfeisiau Meddygol:Mae mesuryddion glwcos llaw, monitorau pwysedd gwaed, thermomedrau, a dyfeisiau monitro cleifion yn elwa o'r dyluniad arddangos cyferbyniad uchel a negyddol. Mae'r gwahaniad gweledol clir rhwng cefndir a chymeriadau yn lleihau gwallau darllen mewn lleoliadau gofal critigol.

Paneli Rheoli Diwydiannol:Mae mesuryddion pwysau, mesuryddion llif, arddangosfeydd thermostat, ac offer prawf yn dibynnu ar sefydlogrwydd a darllenadwyedd y modiwl. Mae adeiladu cadarn a-dylunio sy'n gwrthsefyll sioc yn ei gwneud yn addas ar gyfer amgylcheddau llawr ffatri.

Gorsafoedd Codi Tâl ac Offer Ynni:Mae arddangosiadau gwefrydd solar, paneli gorsafoedd gwefru EV, a monitorau statws batri yn defnyddio'r arddangosfa VA cyferbyniad uchel ar gyfer darlleniad clir o wybodaeth foltedd, cerrynt a chyflwr-o-gwybodaeth gwefru.

Offer Cartref Clyfar:Mae paneli rheoli cyflyrwyr aer, poptai microdon, sgriniau statws gwneuthurwr coffi, ac amseryddion peiriannau golchi dillad yn integreiddio'r modiwl hwn ar gyfer rhyngwynebau defnyddiwr clir, proffesiynol yr olwg.

Electroneg Defnyddwyr:Mae arddangosiadau radio FM, sgriniau chwaraewr MP3 ceir, a darlleniadau ar raddfa glyfar yn elwa o'r dyluniad bezel ultra- cul a pherfformiad cyferbyniad rhagorol.

Nodweddion Allweddol a Manteision Swyddogaethol

Uchel-Arddangosfa Negyddol Cyferbynnedd- Mae technoleg VA yn darparu duon dyfnach a chyferbyniad uwch na sgriniau cod segment TN nodweddiadol. Mae'r dyluniad arddangos negyddol (cefndir du gyda chymeriadau llachar) yn sicrhau bod rhifolion, llythrennau ac eiconau yn parhau i fod yn amlwg mewn unrhyw gyflwr goleuo. Dyma'r fantais ddiffiniol sy'n golygu mai VA yw'r dewis a ffefrir ar gyfer cymwysiadau offeryn a rheolaeth premiwm.

Ongl Gweld Eang- Mae'r strwythur VA wedi'i optimeiddio yn darparu ongl wylio ehangach nag arddangosfeydd TN. Mae'r cynnwys yn parhau i fod yn glir ac yn ddarllenadwy hyd yn oed pan edrychir arno o'r ochr neu ar ongl. Mae hyn yn arbennig o bwysig ar gyfer offer modurol a welir o safle gyrrwr ar ei eistedd, ac ar gyfer paneli rheoli wedi'u gosod mewn gwahanol gyfeiriadau.

Defnydd Pŵer Isel– Mae'r modiwl yn defnyddio -technoleg goleuo LCD a LED sy'n effeithlon o ran pŵer. Mae'r foltedd gyriant 3.3V wedi'i optimeiddio'n benodol ar gyfer systemau microreolwyr pŵer isel modern, sy'n golygu bod y modiwl yn addas ar gyfer dyfeisiau sy'n cael eu pweru gan fatri megis offerynnau cludadwy, oriawr clyfar, ac offer pŵer solar.

Cysylltydd FPC ar gyfer Integreiddio Hyblyg- Mae'r cysylltydd FPC (Cylched Argraffedig Hyblyg) yn darparu hyblygrwydd dylunio ar gyfer mannau tynn a chynlluniau cymhleth. Yn wahanol i gysylltwyr pin anhyblyg, mae FPC yn caniatáu i'r arddangosfa gael ei gosod yn annibynnol ar y prif PCB - mantais hanfodol pan fydd yn rhaid i'r arddangosfa ffitio i mewn i gae afreolaidd neu pan fydd y PCB wedi'i leoli mewn man arall yn y ddyfais. Gellir addasu'r cyfluniad FPC safonol ar gyfer hyd, cyfeiriad ymadael, ac aseiniad pin i gyd-fynd â dyluniadau mecanyddol penodol.

3.3V Isel-Gyriant Foltedd- Mae'r 3.3V Vlcd wedi'i gynllunio ar gyfer cysylltiad uniongyrchol â microreolyddion modern heb newid lefel. Mae hyn yn symleiddio dyluniad PCB, yn lleihau cyfrif cydrannau, ac yn lleihau cost gyffredinol y system.

12 o'r gloch Golwg Optimeiddiedig- Mae'r ongl wylio wedi'i optimeiddio'n benodol ar gyfer cymwysiadau lle mae'r defnyddiwr yn gweld yr arddangosfa oddi uchod, fel dangosfyrddau modurol a phaneli rheoli.

-Sadrwydd Graddau Diwydiannol– Mae'r modiwl yn defnyddio deunyddiau LCD o ansawdd uchel a thechnolegau gyriant. Mae'r strwythur modiwlaidd yn gadarn, yn gallu gwrthsefyll sioc, ac yn perfformio'n ddibynadwy mewn amgylcheddau diwydiannol a modurol cymhleth. Mae pob swp yn cael profion swyddogaethol cynhwysfawr i sicrhau ansawdd arddangos cyson.

Manylion Cynnyrch ac Opsiynau Addasu

Arddangosfa VA Negyddol– Mae'r cefndir du gyda chymeriadau llachar yn creu effaith weledol premiwm, uchel. Mae'r cefndir du dwfn o'i bweru yn asio â bezels tywyll, gan wneud i'r arddangosfa ymddangos yn ddi-dor ac yn integredig.

Cysylltydd FPC- Mae cysylltydd FPC (Cylched Argraffedig Hyblyg) yn darparu hyblygrwydd dylunio. Mae ffurfweddiadau safonol yn cynnwys-allanfa FPC gydag aseiniadau pin penodol. Mae opsiynau FPC Custom ar gael ar gyfer hyd, cyfeiriad ymadael, a math o gysylltydd.

Cefnogaeth Arddangos Aml-Segment- Mae'r modiwl yn cefnogi rhifau, llythyrau, symbolau, ac eiconau arferiad. Gall cynlluniau segmentau gynnwys rhifolion, unedau (V, A, kWh, gradd), eiconau swyddogaethol, a logos brand.

Dewisiadau Backlight– Yn cefnogi ôl-oleuadau LED gwyn, glas, gwyrdd, coch neu aml-liw. Gellir addasu disgleirdeb i gyd-fynd â gwahanol amodau golau amgylchynol. Mae'r backlight wedi'i gynllunio ar gyfer goleuo hyd yn oed a bywyd hir.

Cynllun Segment Customizable- Gall cwsmeriaid nodi trefniant rhifau, eiconau, symbolau a logos. Mae cymorth ar gyfer siapiau gwydr nad ydynt yn hirsgwar ar gael ar gyfer offerynnau crwn neu siâp arbennig.

Nodweddion Dibynadwyedd– Mae'r modiwl yn defnyddio deunyddiau LCD o ansawdd uchel gyda sefydlogrwydd profedig. Mae'r strwythur wedi'i optimeiddio ar gyfer ymwrthedd sioc a-dymor hir. Mae profion tymheredd uchel a thymheredd isel yn sicrhau perfformiad cyson ar draws yr ystod weithredu.

Isafswm Nifer Archeb

Modiwlau safonol (dim addasu): 1,000 o ddarnau

Modiwlau wedi'u haddasu: 3,000 o ddarnau (MQ is i'w drafod ar gyfer prosiectau peilot)

Gorchmynion sampl: 1-5 darn, gyda ffi sampl enwol (ad-daladwy yn erbyn gorchymyn cynhyrchu)

Proses Addasu

Mae'r cwsmer yn darparu lluniadau neu fanylebau (maint amlinellol, trwch gwydr, math polarydd, modd arddangos, math o gysylltydd, amrediad tymheredd, foltedd, cyfeiriad gwylio, amodau gyrru)

Adolygiad peirianneg a dylunio offer (2-3 wythnos)

Cynhyrchu sampl (1-2 wythnos)

Cymeradwyo sampl a chynhyrchu màs (3-5 wythnos)

Yn barod i Addasu Eich Modiwl LCD Segment VA?

Mae Modiwl LCD Segment VA 2.9 modfedd yn darparu'r perfformiad arddangos cyferbyniad uchel, negyddol a fynnir gan gymwysiadau modurol, meddygol a diwydiannol premiwm - ar ffracsiwn o gost arddangosfeydd TFT llawn. Gyda hyblygrwydd cysylltydd FPC, gyriant foltedd isel 3.3V, ac opsiynau addasu cynhwysfawr ar gyfer cynllun segment, dyluniad FPC, lliw golau cefn, ac ongl gwylio, mae'r modiwl hwn wedi'i beiriannu i gwrdd â'ch gofynion cynnyrch penodol.

Cysylltwch â'n tîm peirianneg gyda'ch lluniadau a'ch manylebau. O fewn 48 awr, byddwch yn derbyn dyfynbris manwl gan gynnwys costau offer NRE, prisio fesul-uned ar draws haenau cyfaint, ac adolygiad dylunio rhagarweiniol.













MANYLION



EITEM	DIMENSIWN	UNED
Math	VA	modfedd
Gweld Ongl	12 0' CLOC
Dimensiwn Amlinellol	37.5x64x5.6(mm)	mm
Gyrrwch IC	--
MODD ARDDANGOS	VA/Trosglwyddadwy/Negative
Cysylltydd	FPC
Tymheredd Gweithredu	0 gradd - +50 gradd	gradd
Tymheredd Storio	-10 gradd - +60 gradd	gradd
Dull Gyrru	1/4 Dyletswydd, 1/3 Tuedd,
Golau cefn	4 PCS GWYN LEDS
