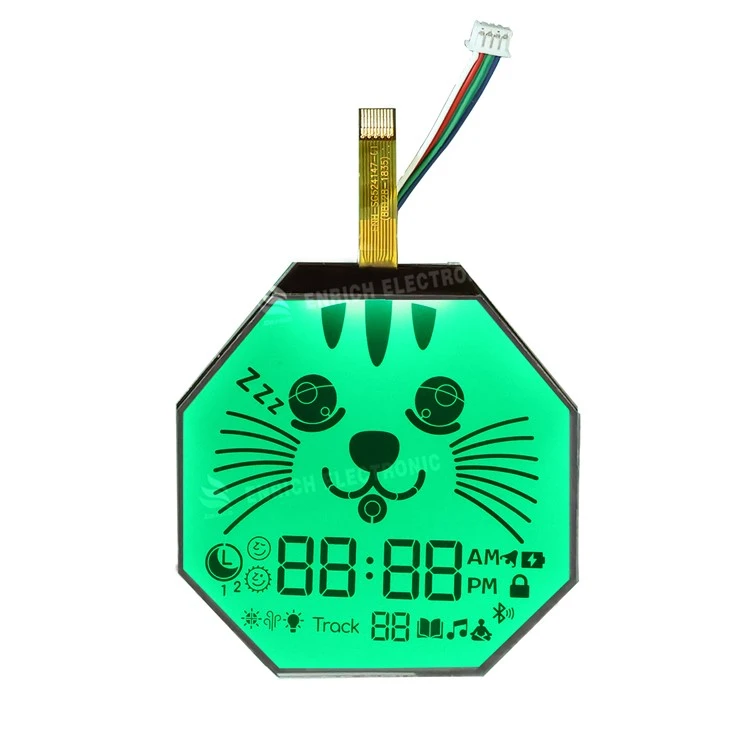

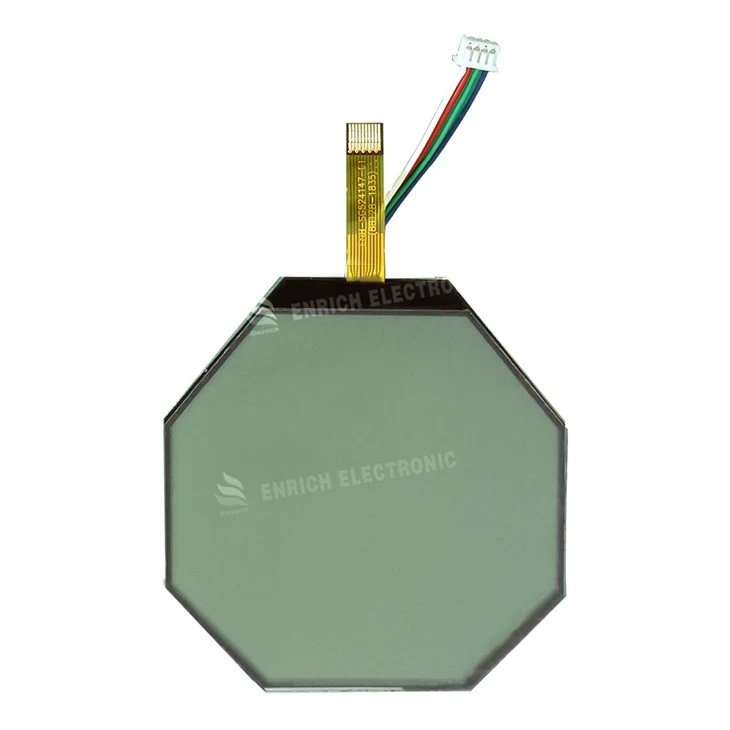

Modiwl LCD Segment Octagon FSTN

ENH{0}}SG524147-01 Disgrifiad:

Mae'r cynnyrch hwn ynArddangosfa Segment Octagonol FSTN. Mae ei werth craidd yn gorwedd o fewndarllenadwyedd eithriadol, defnydd pŵer isel iawn, addasrwydd amgylcheddol cryf, a chynnwys arddangos cwbl addasadwy. Nid yw wedi'i gynllunio ar gyfer graffeg gymhleth ond yn benodol ar gyfer dyfeisiau sydd eu hangenCyflwyniad hirdymor, sefydlog a chlir o wybodaeth benodol.

I. Dadansoddiad Paramedr Cynnyrch Manwl

Math Arddangos:FSTN

Hanfod Technegol: STN uwch gyda ffilm arafiad manwl wedi'i lamineiddio ar y gell STN.

Modd Arddangos:Trawsnewidiol Cadarnhaol

Cadarnhaol:Yn cyd-fynd ag arferion darllen cyffredin.

Trawsnewidiol: Nodweddion ahaen drawsffurftu ôl i'r LC. Mewn golau amgylchynol llachar, mae'n adlewyrchu golau i'w weld yn glir heb olau cefn (yn fwyaf effeithlon o ran ynni). Mewn golau isel, mae'r backlight yn goleuo'r cynnwys. Mae'r modd hwn yn cyflawni'rcydbwysedd gorau rhwng -gwelededd cyflwr a defnydd pŵer.

Foltedd Gyriant: 3.3V

Yn dangos cydnawsedd â systemau MCU foltedd isel modern (ee, ARM Cortex-M), gan ddileu'r angen am gylchedau symud lefel, symleiddio dyluniad system, a lleihau'r defnydd cyffredinol o bŵer.

Tymheredd Gweithredu: -20 gradd ~ +70 gradd

Yn diffinio'r ystod tymheredd amgylchynol ar gyfer gweithrediad arferol. Yn cwmpasu'r rhan fwyaf o senarios o amgylcheddau oer dan do i amodau haf poeth awyr agored, gan ddangos cadernid amgylcheddol da.

Gweld Ongl: 6 o'r gloch

A paramedr critigolar gyfer arddangosfeydd segment. Mae'n dangos bod y cyfeiriad gwylio gorau posibl yn dodisody sgrin. Pan gaiff ei osod fel arfer (arddangos yn wynebu'r defnyddiwr), mae hyn yn golygu y dylai llinell weld y defnyddiwr fodychydig uwchlaw echel arferol y sgrin-i.e., a golygfa fach ar i lawryn rhoi'r cyferbyniad gorau. Dyma'r ongl gosod a darllen mwyaf cyffredin ar gyfer offerynnau.

Dimensiynau Amlinellol:63.53mm * 62mm * 5.6mm

63.53 x 62mm yw'r dimensiwn blwch terfyn wythonglog agos ar gyfer dyluniad mowntio a thorri allan manwl gywir. 5.6 mm o drwch sy'n cynnwys gwydr, LC, FPC, a ffrâm bosibl, sy'n cynrychioli proffil safonol.

Rhyngwyneb:FPC

Yn defnyddio cebl hyblyg ar gyfer cysylltiad, gan gynnig manteision omaint bach, pwysau ysgafn, plygu, a gosodiad hawdd. Yn arbennig o addas ar gyfer gofodau cryno neu gynhyrchion gyda mecanweithiau colfachog/sleid.

Gyrrwr IC: AIP31033E

Mae cyffredincyfresol-i mewn, cyfochrog-allanGyrrwr LED / LCD IC. Mae'n derbyn gorchmynion gan y gwesteiwr trwy ryngwyneb cyfresol SPI 2-wifren syml I²C neu 3-wifren ac yn eu trosi'n allbynnau cyfochrog lluosog i yrru segmentau'r arddangosfa yn uniongyrchol.Yn arbed pinnau I/O yr MCU gwesteiwr yn fawrac yn symleiddio dyluniad cylched.

Panel Customizable

Pwynt Gwerthu Allweddol. Nid opsiwn yn unig yw hwn ond anodwedd sylfaenolo arddangosiadau segment.

Cwmpas Addasu:

Arddangos Cynnwys: Mae cwsmeriaid yn darparu digidau dymunol, llythyrau, symbolau, eiconau, graffiau bar, ac ati.

Cynllun a Siâp: Trefniant mympwyol o'r elfennau uchod o fewn yr ardal wythonglog.

Argraffu Sgrin (Golwg Panel): Gellir cymhwyso argraffu lliw i ardaloedd anweithredol (ee, eiconau, graddfeydd, logos brand, borderi addurniadol), gan greu golwg integredig uchel gyda'r segmentau arddangos du.

II.Mewn-Dadansoddiad Maes Cymhwysiad Dyfnder

Rheolaeth Ddiwydiannol ac Offeryniaeth

Cymwysiadau Craidd: Mesuryddion llif diwydiannol, mesuryddion pwysau, rheolwyr tymheredd / lleithder, mesuryddion trydan, paneli dangosydd statws PLC, offerynnau labordy.

Problem wedi'i Datrys: Mae amgylcheddau diwydiannol yn galw am weithrediad 24/7 o dan oleuadau amrywiol neu gref.Technoleg drawsnewidiol FSTNyn defnyddio golau amgylchynol wedi'i adlewyrchu pan fydd ar gael ac yn actifadu'r ôl-olau yn y tywyllwch, gan sicrhau darllenadwyedd ym mhob cyflwr. Mae'rongl gwylio 6 o'r glochyn cyd-fynd â'r ystum darllen naturiol (edrych ychydig i lawr ar offeryn). Mae'rsiâp wythonglogyn gallu ffitio gorchuddion crwn neu ddyluniadau unigryw yn berffaith, gan wella estheteg ac integreiddio cynnyrch.

Mantais: Mae foltedd gyriant 3.3V yn galluogi defnydd pŵer isel iawn, yn ddelfrydol ar gyfer dyfeisiau diwydiannol bob amser. Amrediad tymheredd gweithredu eang (-20 gradd ~+70 gradd ) yn gweddu i'r rhan fwyaf o osodiadau diwydiannol. Mae cynnwys cwbl addasadwy yn dangos union rifau, unedau, graffiau bar ac eiconau penodol.

Dyfeisiau Meddygol a Gofal Iechyd

Cymwysiadau Craidd: monitorau cludadwy (ee, SpO2, BP), pympiau trwyth, dyfeisiau meddygol cartref (thermomedrau, sphygmomanometers), offer adsefydlu.

Problem wedi'i Datrys: Galw am ddarlleniadau meddygoldim camddehongli. Mae arddangosiadau segment yn dangos elfennau cyferbyniad uchel (digidau, symbolau) wedi'u diffinio ymlaen llaw gydag ymylon miniog, gan ddileu niwl neu amwysedd. Mae'r sgrin drawsnewidiol yn dal i fod yn weladwy iawn o dan oleuadau ysbyty cymhleth.

Mantais: Rhyngwyneb syml, dibynadwy gyda pherfformiad EMC da, gan leihau ymyrraeth ag electroneg feddygol sensitif. Mae paneli y gellir eu haddasu yn caniatáu integreiddio logos brand, graddfeydd arbennig, neu symbolau rhybuddio i'r ardal arddangos ar gyfer ymddangosiad proffesiynol.

Offer Cartref ac Electroneg Defnyddwyr

Cymwysiadau Craidd: -offer cegin pen uchel (ffyrnau, microdonau, gwneuthurwyr coffi), purifiers aer, paneli rheoli HVAC, gwresogyddion dŵr, paneli rheoli cartref clyfar.

Problem wedi'i Datrys: Mae angen i offer asio'n esthetig ag addurniadau cartref wrth ddarparu gwybodaeth reddfol. Mae'rpanel wythonglog y gellir ei addasuintegreiddio'n ddi-dor â ffurfiau cynnyrch (ee, nobiau crwn, arwynebau crwm), gan dorri undonedd sgriniau hirsgwar. Mae cynnwys wedi'i deilwra'n benodol i swyddogaethau dyfais (tymheredd, amser, eiconau modd), gan gynnig cromlin ddysgu sero i ddefnyddwyr.

Mantais: Mae'r cynnwys yn parhau heb adnewyddiad pŵer cyson (gyriant statig), gan arwain at ychydig iawn o dynnu pŵer. Mae'r rhyngwyneb FPC yn caniatáu llwybro hyblyg mewn mannau cyfyng, gan hwyluso dylunio mecanyddol.

Dyfeisiau Electroneg Modurol a Chludiant

Cymwysiadau Craidd: Mewn-paneli rheoli hinsawdd ceir, arddangosiadau System Monitro Pwysau Teiars, dangosfyrddau beiciau modur, dangosyddion statws gwefrydd cerbydau trydan.

Problem wedi'i Datrys: Mae amgylcheddau modurol yn cynnwys eithafion tymheredd, dirgryniad, ac mae angen gwelededd mewn golau haul llachar a thywyllwch.Amrediad tymheredd eang deunydd FSTN ac ymateb cyflymyn{0}}addas. Mae natur transflective yn atal golchi allan yng ngolau'r haul ac yn darparu golau ôl meddal yn y nos.

Mantais: Cadarn-parhaol. Mae ICs gyrrwr fel AIP31033E fel arfer yn cynnig imiwnedd sŵn cryf, sy'n addas ar gyfer cymwysiadau modurol.

Offer Arbenigol ac AEM

Cymwysiadau Craidd: Offer profi arbenigol, paneli rheoli diogelwch, cofnodwyr data pŵer isel, rhyngwynebau peiriannau gwerthu masnachol.

Problem wedi'i Datrys: Ar gyfer{0}}dyfeisiau un pwrpas, mae arddangosiadau lliw llawn yn gost ddiangen. Mae arddangosfeydd segment personol yn cyflwyno'r holl baramedrau angenrheidiol yn y modd mwyaf uniongyrchol, cost isel, pŵer isel a dibynadwy.

Mantais: Customizability yw'r uchafbwynt allweddol. Gall cwsmeriaid ddiffinio unrhyw batrwm arddangos (o fewn y ffin wythonglog)-unrhyw gyfuniad o segmentau (digidau, nodau, eiconau, bariau cynnydd)-creu AEM unigryw sy'n dod yn rhan o hunaniaeth brand y cynnyrch.









MANYLION



EITEM	DIMENSIWN	UNED
Math	FSTN	modfedd
Gweld Ongl	6 0' CLOC
Dimensiwn Amlinellol	63.53x62x5.6(MAX)	mm
Gyrrwch IC	AIP31033E
MODD ARDDANGOS	FSTN/Trosglwyddadwy/Cadarnhaol
Cysylltydd	FPC
Tymheredd Gweithredu	-20 gradd - +70 gradd	gradd
Tymheredd Storio	-30 gradd - +80 gradd	gradd
Dull Gyrru	1/2 Dyletswydd, 1/3 Tuedd,
Golau cefn	4 PCS GWYN LEDS
