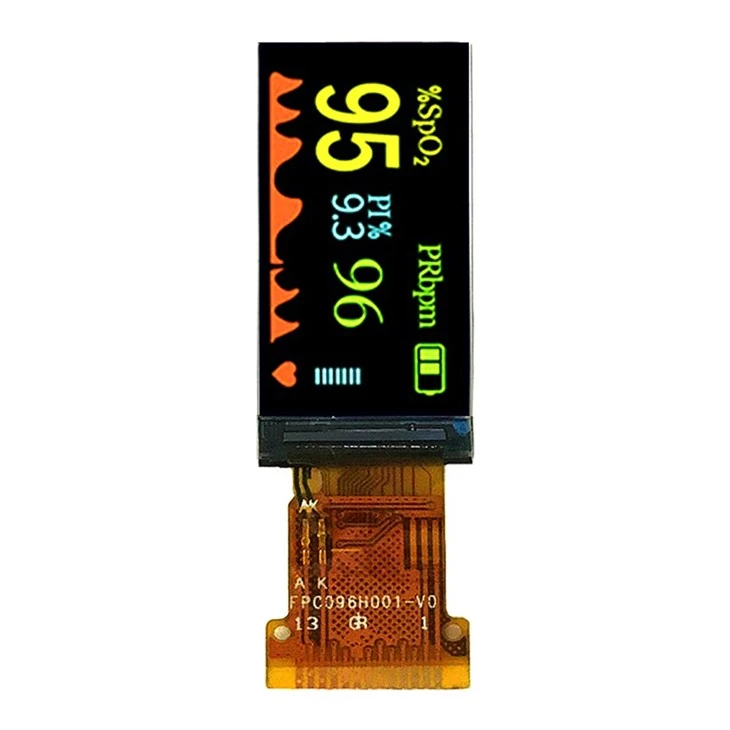

Modiwl Arddangos TFT 0.96 modfedd

ENH{0}}TV0096007ADisgrifiad

Ym myd arddangosfeydd cryno, nid yw maint yn dweud y stori gyfan. EinModiwl Arddangos TFT 0.96 modfeddyn profi y gall perfformiad gweledol eithriadol ddod mewn pecynnau hynod o fach. Wedi'i gynllunio ar gyfer peirianwyr, datblygwyr cynnyrch, a gweithgynhyrchwyr sy'n mynnu ansawdd heb gyfaddawdu, mae'r modiwl hwn yn darparu datrysiad bywiog 80 × 160 gyda thechnoleg IPS y mae cystadleuwyr yn arddangos dwywaith ei faint.

Mae'rModiwl Arddangos TFT 0.96 modfeddyn cynrychioli'r man melys rhwng eglurder gweledol ac ôl troed corfforol-gan ei wneud yn -ddewis ar gyfer gwisgadwy smart, dyfeisiau meddygol, rhyngwynebau IoT, a rheolyddion diwydiannol lle mae pob milimedr yn bwysig.



Ar ôl blynyddoedd o ymchwilio a chyflenwi -modiwlau LCD maint bach, mae'r arddangosfa TFT HSD0.96 0.96-modfedd wedi bod yn un o'n cynhyrchion mwyaf sefydlog gyda'r adborth mwyaf boddhaol gan gwsmeriaid. Nid oherwydd bod ei baramedrau'n syfrdanol, ond oherwydd ei fod wedi cyflawni'r eithaf mewn "addasrwydd" ac "ymarferoldeb"-mae llawer o gyfoedion yn syrthio'n hawdd i fagl "pentyrru paramedr" wrth wneud sgriniau bach, ond yn anwybyddu anghenion craidd senarios gwreiddio: integreiddio hawdd, gwelededd clir, a defnydd pŵer isel. Mae'r arddangosfa hon yn mynd i'r afael yn union â'r holl bwyntiau poen hyn, ac mae pob manylyn technegol wedi'i optimeiddio yn seiliedig ar ein hadborth gan filoedd o gynyrchiadau treial cwsmeriaid.

Gadewch i ni ddechrau gyda'i graidd arddangos, sy'n mabwysiadu technoleg IPS-rhywbeth nad yw'n gyffredin iawn yn y maint 0.96-modfedd. Mae llawer o weithgynhyrchwyr yn defnyddio sgriniau TN rhatach i reoli costau, ond fe wnaethom roi cynnig arnynt yn y dyddiau cynnar a chanfod bod sgriniau TN yn perfformio'n wael mewn dyfeisiau gwisgadwy. Mae newid bach mewn ongl gwylio yn achosi ystumiad lliw a gwelededd gwael, yn enwedig ar gyfer breichledau iechyd a ddefnyddir gan yr henoed. Mae eu golwg eisoes yn wael, ac mae ystumio lliw yn effeithio'n uniongyrchol ar ddarllen data. Dyna pam y buom yn mynnu defnyddio IPS. Mewn profion gwirioneddol, nid yw'r ongl gwylio o dros 80 gradd i bob cyfeiriad yn werth damcaniaethol o'r labordy; dyma'r paramedr gorau posibl a bennwyd gennym ar ôl addasu'r ongl ffitio dro ar ôl tro trwy osod y sgrin ar gasinau breichled o wahanol grymedd. Hyd yn oed pan fyddant yn cael eu gwisgo ar yr arddwrn, p'un a ydynt yn cael eu gweld benben neu o'r ochr, nid yw'r rhifau a'r eiconau'n dangos unrhyw ystumiad lliw o gwbl, ac mae'r cyferbyniad yn parhau'n sefydlog. Mae cwsmeriaid sydd wedi defnyddio dewisiadau amgen sgrin TN wedi rhoi adborth arbennig o amlwg ar y pwynt hwn.

Y cydraniad yw 80(RGB) × 160 picsel. Efallai bod y paramedr hwn yn ymddangos yn gyffredin, ond o'i gyfuno â pherfformiad lliw IPS, mae'n fwy na digon ar gyfer sgrin 0.96-modfedd. Mae llawer o gwsmeriaid yn cwestiynu i ddechrau a yw'r cyfrif picsel yn rhy isel, ond trwy ein dadfygio gwirioneddol, mae dwysedd picsel y penderfyniad hwn yn gwbl glir ar gyfer arddangos gwybodaeth sylfaenol fel cyfradd curiad y galon, cyfrif cam a phŵer, a gallant hyd yn oed gyflwyno eiconau lliw syml. Ar ben hynny, nid yw'n cynyddu pwysau gyrru na defnydd pŵer oherwydd picsel rhy uchel - wedi'r cyfan, defnyddir y rhan fwyaf o sgriniau bach mewn dyfeisiau cludadwy, ac mae'r cydbwysedd rhwng defnydd pŵer ac eglurder yn bwysicach na dim ond pentyrru datrysiad. Mae'n werth nodi bod ei drefniant picsel streipen fertigol RGB wedi'i optimeiddio'n arbennig gennym ni, gan ddarparu atgynhyrchu lliw mwy cywir na threfniadau arferol. Mae hyn yn arbennig o bwysig ar gyfer arddangos lliwiau rhybudd fel coch a gwyrdd, gan ei wneud yn addas ar gyfer awgrymiadau statws mewn dyfeisiau meddygol.

Mae ffurfweddiad y polarydd yn uchafbwynt bach i'r arddangosfa hon, ac mae'n fanylyn a optimeiddiwyd gennym ar gyfer senarios defnydd awyr agored-nid yw'r "Matn Uchaf 83 gradd / Disgleirdeb Is-Gwella 7 gradd" yn ongl a bennir yn fympwyol. Yn y dyddiau cynnar, dywedodd rhai cwsmeriaid fod gan y sgrin adlewyrchiadau difrifol yn yr awyr agored, gan ei gwneud hi'n anodd gweld, hyd yn oed gyda chysgod haul. Fe wnaethon ni brofi polaryddion ar fwy na dwsin o onglau ac yn olaf setlo ar bolarydd matte uchaf 83 gradd. Mae nid yn unig yn lleihau adlewyrchiadau sgrin ond hefyd nid yw'n effeithio ar ddisgleirdeb y sgrin, a hyd yn oed yn darparu ymwrthedd olion bysedd bach, gan ddileu'r angen am cotio wyneb ychwanegol ac arbed costau cynhyrchu cwsmeriaid. Mae'r cynllun gwella disgleirdeb 7 gradd yn is yn fwy ymarferol: gall wella trawsyriant golau ôl yn effeithiol heb gynyddu'r defnydd o bŵer backlight, gan sicrhau bod y sgrin yn parhau i fod yn weladwy hyd yn oed yn y modd pŵer isel, sy'n hanfodol ar gyfer dyfeisiau gwisgadwy â batri. At hynny, nid yw'r cyfluniad hwn yn effeithio ar fantais ongl wylio lawn IPS o gwbl, gan sicrhau cydbwysedd rhwng ymarferoldeb a phrofiad y defnyddiwr.

Y gyrrwr IC a ddefnyddir yw NV3022B, sglodyn rydym wedi bod yn ei ddefnyddio ers mwy na thair blynedd, y gellir ei ystyried yn "fodel sefydlog" mewn -gyrwyr sgrin bach. Mae llawer o gymheiriaid yn argymell sglodion gyrrwr rhatach, ond rydym wedi rhoi cynnig arnynt-mae'r sglodion hynny naill ai'n brin o integreiddio, yn gofyn am gylchedau ymylol ychwanegol sy'n cynyddu anhawster a chostau ymchwil a datblygu cwsmeriaid, neu sydd â moddau pŵer isel ansefydlog, sy'n achosi fflachiadau a llewygau sgrin yn hawdd. Mantais NV3022B yw ei integreiddiad uchel: gall yr adeiledig yn GRAM gefnogi arddangosiad lliw llawn ar gydraniad 80 × 160, gan ddileu'r angen am storfa allanol ychwanegol. Mae hefyd yn cefnogi'r rhyngwyneb cyfresol SPI, sydd ond yn gofyn am 4 llinell signal (CLK, DIN, CS, DC) ynghyd â phŵer a daear i gyflawni cyfathrebu. Gyda llai o binnau, mae'n gyfleus i gwsmeriaid sodro a dadfygio. Yn enwedig ar gyfer{15}}dyluniadau wedi'u mewnosod â chyfyngiadau adnoddau, mae pob pin yn werthfawr, a gall dyluniad rhyngwyneb y sglodyn hwn helpu cwsmeriaid i arbed llawer o adnoddau GPIO. Yn ogystal, mae ei fodd pŵer isel yn sefydlog iawn. Mae ein mesuriad gwirioneddol yn dangos, yn y modd cysgu, y gall y defnydd pŵer ostwng i'r lefel microampere. Wedi'i gyfuno â swyddogaeth addasu backlight y sgrin, gall ymestyn oes batri dyfeisiau cludadwy yn fawr, sef un o'r rhesymau craidd y mae llawer o gwsmeriaid dyfeisiau gwisgadwy yn ei ddewis. Pwynt arall yw ei fod yn gwbl gydnaws â ST7735S-gall cwsmeriaid a oedd wedi datblygu rhaglenni o'r blaen gan ddefnyddio ST7735S eu haddasu'n uniongyrchol heb addasiadau mawr, gan arbed llawer o amser Ymchwil a Datblygu. Mae hwn hefyd yn ddyluniad cydnawsedd a gadwyd yn fwriadol gennym ar ôl-cyfathrebiad tymor hir gyda chwsmeriaid.

Gall paramedrau amgylcheddol a dimensiwn ymddangos fel manylebau confensiynol, ond y tu ôl i bob gwerth mae ein hystyriaeth o senarios cymhwyso gwirioneddol. Yr amrediad tymheredd gweithredu yw -20 gradd i +70 gradd , ac ystod tymheredd y storfa yw -30 gradd i +80 gradd . Nid yw'r amrediad hwn wedi'i farcio'n achlysurol; cadarnheir trwy ein profion sioc thermol dro ar ôl tro (beicio o -20 gradd i +70 gradd) a phrofion storio tymheredd isel y gall yr arddangosfa hon weithio'n sefydlog mewn amgylcheddau awyr agored oer yng ngogledd Tsieina a gweithdai poeth yn ne Tsieina heb sgriniau du nac ystumiad sgrin. Yn flaenorol, roedd cwsmer yn ei ddefnyddio mewn synwyryddion IoT awyr agored-byddai sgriniau brandiau eraill yn profi ymateb araf ac afluniad lliw mewn amgylcheddau tymheredd isel yn y gaeaf, ond arhosodd yr arddangosfa hon yn sefydlog, sef un o'r enw da yr ydym wedi'i gronni. O ran dimensiynau, mae 14.04mm × 27.95mm × 1.53mm (hyd × lled × trwch) yn faint cryno sydd wedi'i optimeiddio gennym ni yn seiliedig ar feintiau casio dyfeisiau gwisgadwy prif ffrwd cyfredol, casys ffonau clust, a synwyryddion bach. Mae'r gyfran hirfaith yn iawn ar gyfer dyluniadau siâp bar, a phrin y mae trwch o ddim ond 1.53mm yn cymryd gofod dyfais mewnol. Mae llawer o gwsmeriaid yn adrodd bod maint yr arddangosfa hon yn caniatáu i'w cynhyrchion gael eu gwneud yn deneuach ac yn ysgafnach, yn enwedig breichledau smart a chasys ffôn clust, lle mae tenau yn effeithio'n uniongyrchol ar brofiad y defnyddiwr. Ar un adeg roedd gennym gwsmer yn datblygu modrwy smart tra-denau nad oedd yn gallu dod o hyd i sgrin addas i ddechrau. Fe wnaethant roi cynnig ar sawl sgrin o feintiau tebyg, ond naill ai roedd y trwch yn fwy na'r terfyn neu roedd yr effaith arddangos yn wael. Yn olaf, fe wnaethant ddefnyddio'r arddangosfa hon, sy'n cyd-fynd yn berffaith â'u dyluniad casio, ac roedd y gyfradd fethiant yn ystod cynhyrchu màs yn isel iawn.

O ran ansawdd ac addasu, dyma hefyd ein mantais graidd fel gwneuthurwr. Mae llawer o gwsmeriaid yn dod atom nid yn unig ar gyfer sgrin safonol, ond ar gyfer addasu yn unol â'u hanghenion cynnyrch penodol. Nid addasiad paramedr syml yn unig yw ein gwasanaeth addasu; yn lle hynny, rydym yn darparu awgrymiadau optimeiddio rhesymol i gwsmeriaid yn seiliedig ar ein blynyddoedd o brofiad ymarferol. Er enghraifft, y disgleirdeb safonol yw 350cd/m², ond os yw cwsmer yn gwneud dyfeisiau awyr agored sydd angen disgleirdeb uwch, byddwn yn argymell ei addasu i 500-800cd/m² wrth optimeiddio'r gylched backlight i osgoi defnydd gormodol o bŵer. Ar gyfer dyfeisiau meddygol, byddwn yn awgrymu triniaethau gwrth-lacharedd a gwrth olion bysedd i wella darllenadwyedd sgrin mewn amgylcheddau meddygol. Yn ogystal, o ran hyd a siâp FPC, a math o gysylltydd, mae gan lawer o gwsmeriaid ofod dyfais fewnol arbennig. Byddwn yn addasu llwybr a hyd FPC yn ôl y lluniadau casio a ddarperir ganddynt, a hyd yn oed addasu sefyllfa'r cysylltydd i sicrhau gosodiad llyfn a lleihau cyfraddau ail-weithio yn ystod cynhyrchu treial. Ar ben hynny, mae ein MOQ yn isel-hyd yn oed os mai dim ond dwsinau o ddarnau sydd eu hangen ar gwsmer ar gyfer profi sampl, gallwn drefnu cynhyrchu, sy'n gyfeillgar iawn i fusnesau newydd neu gwsmeriaid sy'n cynnal gwiriad prototeip.



I fod yn onest, nid yw'r manylebau ar yr arddangosfa hon yn ddim byd anhygoel. Ond mae wedi dod yn gynnyrch craidd i ni oherwydd ein bod yn deall ein cwsmeriaid yn wirioneddol a'r senarios y maent yn gweithio ynddynt. Rydym wedi gweld llawer gormod o gwsmeriaid yn cael cylchoedd ymchwil a datblygu hir a chyfraddau methiant uchel mewn masgynhyrchu, i gyd oherwydd eu bod wedi dewis sgriniau a oedd yn edrych yn wych ar bapur ond yn boen i'w defnyddio mewn gwirionedd. Ac rydym wedi gwylio digon o gystadleuwyr yn dal i bentyrru manylebau tra'n anwybyddu anghenion sylfaenol cymwysiadau sydd wedi'u hymgorffori.

Daeth pob manylyn technegol ar yr arddangosfa HSD0.96 hon o -bethau fel optimeiddio ongl gwylio'r IPS, dewis ongl polarydd, cydweddoldeb IC y gyrrwr, hyd yn oed y goddefiannau dimensiwn-o achosion defnydd byd go iawn yr ydym wedi rhedeg iddynt a'u mireinio dros amser. Y pwynt cyfan yw ei gwneud yn haws i gwsmeriaid weithio gyda nhw.

Efallai nad dyma'r sgrin fach orau sydd ar gael, ond yn bendant dyma'r un sy'n gweddu orau i senarios sydd wedi'u mewnosod ac sy'n datrys problemau i gwsmeriaid mewn gwirionedd. Dyna fu ein hathroniaeth ar ôl yr holl flynyddoedd hyn o wneud LCDs bach: manylebau yw'r sylfaen, ond defnyddioldeb yw'r hyn sy'n wirioneddol bwysig.





● OEM&ODM ● DIM MOQ ● SAMPLAU MEWN STOC ● BWRDD PROFI DEWISOL















MANYLION

EITEM	DIMENSIWN	UNED
Maint	0.96	modfedd
Dimensiwn Amlinellol	14.04x27.95x1.53	mm
Tymheredd Gweithredu	-20 gradd - +70 gradd	gradd
Tymheredd Storio	-30 gradd - +80 gradd	gradd
Datrysiad	80x160
